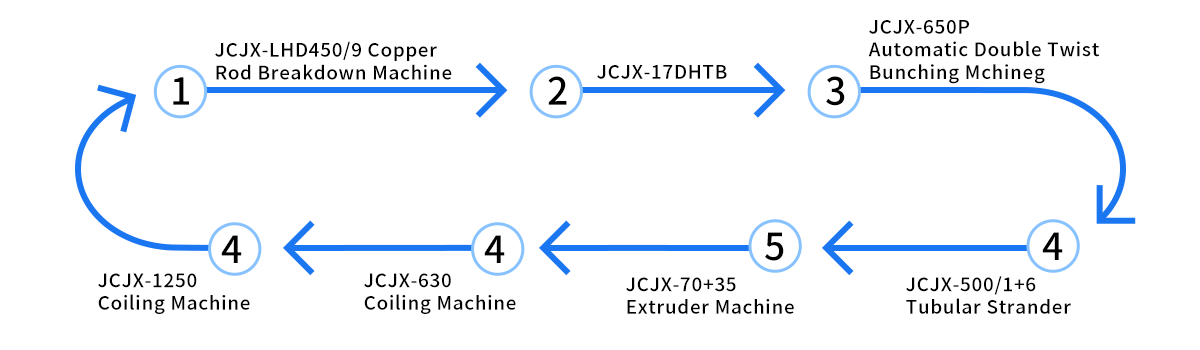

Er zijn in totaal zeven productielijnen, zoals weergegeven in de volgende afbeelding:
1. JCJX-LHD450/9 Koperen staafafbraakmachine
2. JCJX-17DHTB
3. JCJX-650P Automatische dubbeldraai-bosmachine
4. JCJX-500/1 6 buisvormige strander
5. JCJX-70 35 extrudermachine
6. JCJX-630 Oprolmachine
7. JCJX-1250 Oprolmachine

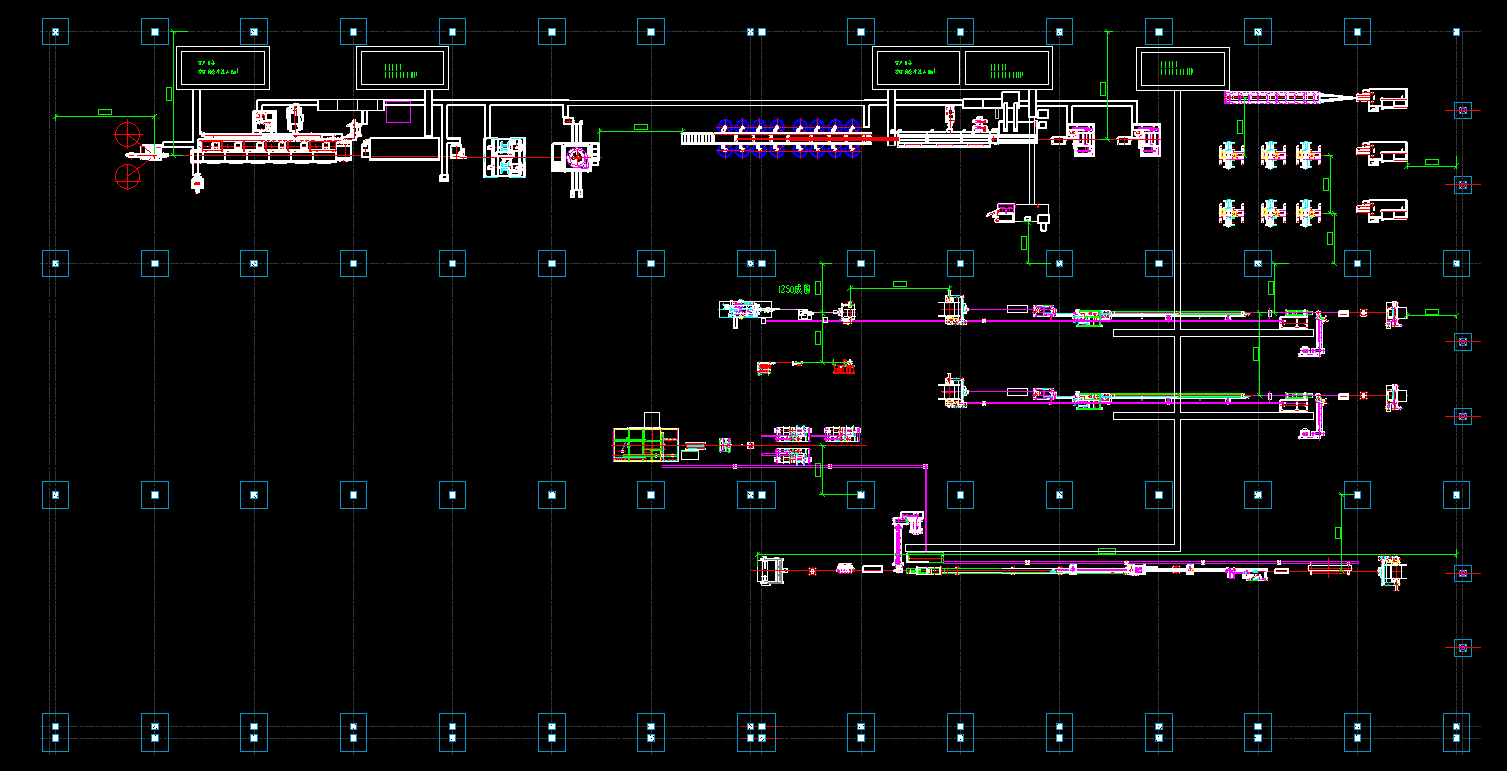

Fabrieksplanningstekeningen van klanten

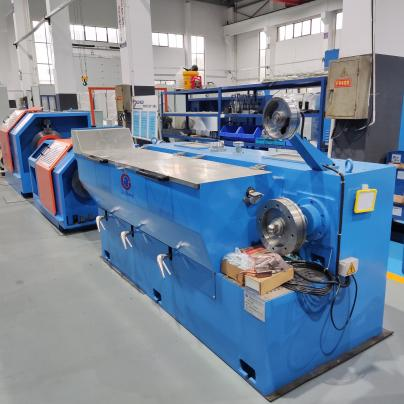

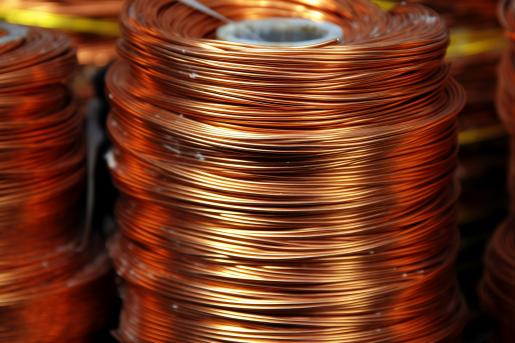

JCJX-LHD450/9
De LHT450 Copper Rod Breakdown Machine is een trekapparatuur die koperdraad trekt met een diameter van 8 mm tot 1,2 mm - 4,0 mm. Het heeft een versnellingsbakhuis van gietijzer, werkt geluidsarm en is aan de oppervlakte bedekt met wolfraamcarbide.
Maximale inlaatdiameter: Φ 8 mm
Uitgangsdiameter: Φ 1,2 mm ~ Φ 4,0 mm, Φ 1,5 mm ~ Φ 4,0 mm, Φ 2,1 mm ~ Φ 4,0 mm.
| Machinetype | LHT450/13 | LHT450/11 | LHT450/9 |
| Max.inlaatdiameter (mm) | φ8 | φ8 | φ8 |
| Afzetdiameter (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die-nr. | 13 | 11 | 9 |
| Max. lijnsnelheid (m/s) | 25 | 22 | 20 |
| Lichaamsstructuur | Gestreken gegoten |
| Transmissietype | Door uiterst nauwkeurig slijpwerk |
| Fix snelheid kaapstander Dia. (mm) | Fix snelheid kaapstander Dia. (mm) |
| Kaapstander tekenen | φ450 |
| Hoofdmotorvermogen (KW) | Bekleed met wolfraam |
| Fix snelheid kaapstandermotor (KW) | 280 |
| Soort smering | 75 |
| Soort smering | Onderdompeling |
| Optionele uitrusting | 1. 450T continu gloeiapparaat 2. Dubbele rake-up 3. Spoelmachine 4, WS-1000 opname |

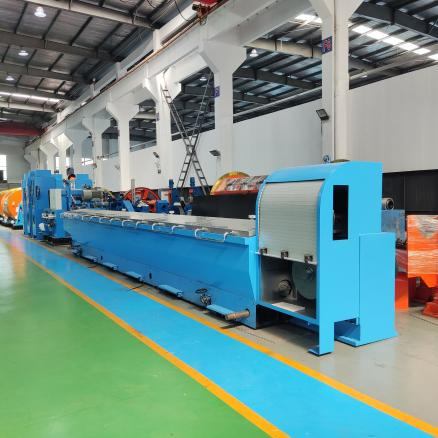

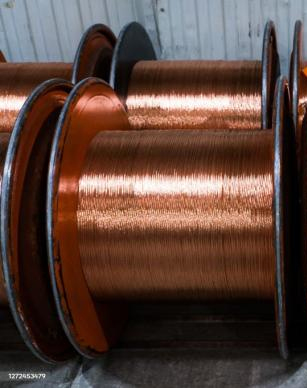

JCJX-17DHTB
De tekensnelheid ligt tussen draadtrekmachines met hoge en lage snelheid. Het is uitgerust met een continu gloeiapparaat, dat tijdens het trekproces een online warmtebehandeling op de draad kan uitvoeren om verharding te verwijderen en de plasticiteit van het metaal te herstellen.
1. Automatisch spanningscontrolesysteem met dubbele omvormer.
2. Verenig 250 gietijzeren hoofdframe, precisiemachines, geen schokken.
3. Kaapstander behandeld met slijtvast wolfraam.
4. Geschikt voor een continu-gloeimachine, opwikkelmachine met en zonder as en een oprolmachine.
| Machinetype | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Max. Inlaatdiameter (mm) | Φ3,5 |
| Afzetdiameter (mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Max. Sterf nr. | 13 | 9 | 17 | 17 |
| Max. Lijnsnelheid (m/min) | 2000 | 1200 | 1800 | 1200 |
| Lichaamsstructuur | gestreken gegoten | | | |
| Slipverhouding van de machine | 20% | 18% | 20% | 18% |
| Transmissietype | 280 | 300 | 250 | 260 |
| Kaapstander met vaste snelheid Dia. (mm) | Door uiterst nauwkeurig slijpwerk | Per ketting |
| Toepassingsmotorvermogen (KW) | 11(15) | 11 |
| Smeringstype | Volledige onderdompeling | Soort spray |
| Grootte van de toepassingsspoel (mm) | Φ500/Φ630 (boring is Φ127 mm) of gewijzigd volgens vereiste |
| Optionele uitrusting | 1. Continu-gloeiapparaat 2. Spoelmachine |
| Online continu gloeiapparaat |
| Typ | 350T | 250T/B | 250T/A |
| Machinestructuur | Horizontaal | Verticaal | Verticaal |
| Gloeiwieldiameter (mm) | Φ350 | Φ250 | Φ250 |
| Gloeidraaddiameter (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Gloeibeschermingstype | Stoom of stikstof |
| Gloeispanning | 0-65V(DC) | 0-60V(DC) |
| Gloeistroom | 0-2500A(DC) | 0-(2000A,1500A,1200A)(DC) |

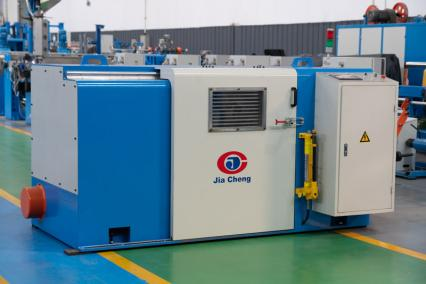

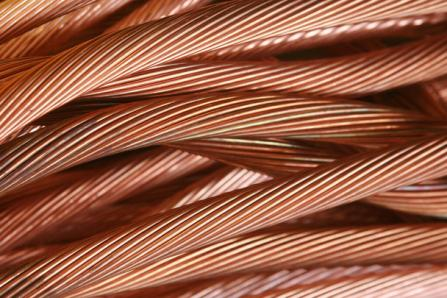

JCJX-650P Automatische dubbeldraai-bosmachine
Het is aangepast om blank koperdraad, met tin beklede draad en gelakte draad, die uit meer dan 7 strengen bestaat, te draaien. De magnetische rem, die automatisch remt wanneer de draad breekt, heeft een magnetische poederkoppeling. (PLC-besturingsuitgang).
1. De transducer gebruikt het merk INOVANCE, de lagers zijn geïmporteerde merken.
2. De motor keurt het nationale eersteklas merk goed
3. Lage spanning aan-uit, rem keurt het hoogwaardige merk in binnen- en buitenland goed.
| Machinetype | JCJX-300P | JCJX-500P | JCJX-500PB |
| Gebruik | Voor het bundelen van 7 blanke koperdraad, vertinde draad, geëmailleerde draad |
| Controletype | PLC HMI-omvormerbesturing |
| Draaiende sectiegebied (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Koperdraaddiameter (mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Draaiende hoogte (mm) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| Draaiende richting | S of Z |
| Opnamespanning | Spanning gecontroleerd door magnetische koppeling |
| Max. hoofdassnelheid (r/min) | 3000 | 3000 | 2500 |
| Doorkruisend type | Dwars en afstand kunnen worden aangepast door dwars te dragen |
| Lagersmering | Smeernippel met hogetemperatuurolie | Dunne oliesmering, circulatiekoeling |
| Typ spoel laden en lossen | Hydraulisch type |
| Max. Spoeldiameter. | Φ300 | Φ500 | Φ500 |
| Automatische stopeenheid | Automatische stop tijdens het instellen van de lengte en draadbreuk binnen en buiten |
| Rem | Magnetische rem |
| Motorvermogen (kW) | 4 | 5.5 | 5.5 |
| Hoofdascentrumhoogte (mm) | 630 | 700 | 700 |

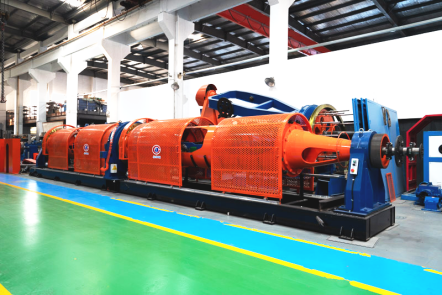

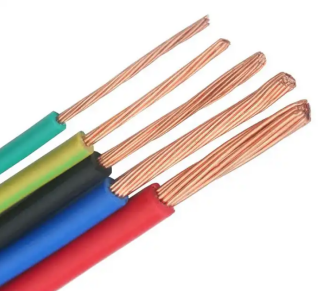

JCJX-500/1 6 buisvormige strander
De machine wordt gebruikt voor het maken van koperdraad, aluminiumdraad met stalen kern en staalkabel. Het kan ook worden gebruikt voor gestrande staaldraad en geïsoleerde draad.
Volgens verschillende modellen kan de maximale buitendiameter van de twist worden geselecteerd: 12 mm en 15 m. Volgens verschillende modellen is het bereik van de twist pitch 20 ~ 181, 20 ~ 331, 36 ~ 274
1. Bedien de handige PLC HMI-omvormerbesturing.
2. Lage kosten en hoge efficiëntie.
3. Hoge snelheid, hoge capaciteit.
4. Deze machine wordt gebruikt om koperdraad, aluminiumdraad met stalen kern en staalkabel te maken. Het kan ook worden gebruikt voor gestrande staaldraad en geïsoleerde draad.
| Machinetype | 400 soort | 500 soort | 630 soort |
| Enkele koperdraaddiameter | Ø1,0-2,5 mm | Ø 1,3-4,5 mm |
| Enkele staaldraaddiameter | Ø1,5-3,0 | Ø1,3-3,5 mm |
| Enkele aluminium draaddiameter | Ø1,5-4,0mm | Ø1,8-5mm |
| Max gestrande dia. | 12 mm | 15 mm |
| Toonhoogte bereik | 20-181 mm | 20-331 mm | 36-274 mm |
| Buis roteert snelheid | 700 tpm | Groot lagertype 600 tpm | Groot lagertype 500 tpm |
| Steunwiel 500r/min | Steunwiel 350r/min |
| Tractiewiel diam | Ø800 400 mm | Ø1250mm | Ø1250mm |
| Uitbetalingsspoel in de strander | 400mm | 500 mm | 630 mm |
| Grootte van de opwikkelspoel | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

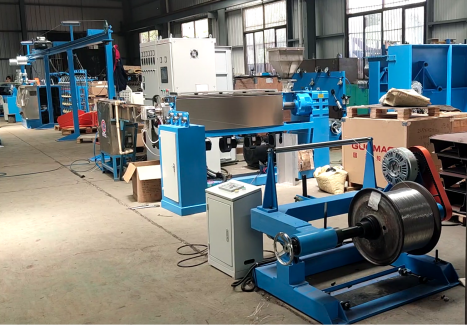

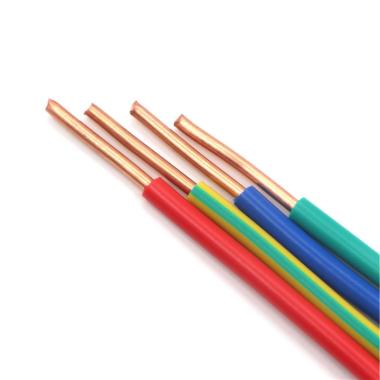

JCJX-70 35 Extrudermachine
Nauwkeurig ontwerp van de schroef, duurzaam, niet-slijm, chroom niet verwijderen, snel van kleur veranderen, met hoge capaciteit, hoge kwaliteit, de concentriciteit van de draad is meer dan 90%, met hoge precisie ± 0,03. Met touchscreen PLC-besturing, eenvoudige bediening, meer hommisatie.
1. Gebruik: het wordt gebruikt voor de isolatie van kabels met PVC, LDPE, NYLON, TPU.
2. De productielijn bestaat uit: loon, hoofdmachine, hoofdkast, vaste trog, tractie, opname.
3. Optionele onderdelen: rups, sprankelende machine, lasermeter voor het testen van de diameter, LSZH-schroef, opname en uitbetaling van het portaaltype, opname en uitbetaling van het eindastype.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Schroefdiameter (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Schroef L/D-verhouding | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extrusiecapaciteit (kg/u) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrusiecapaciteit (kg/u) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extrusiecapaciteit (kg/u) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hoofdmotorvermogen | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Totaal vermogen | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Afgewerkte diameter (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Uitbetaling spoelgrootte (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Uitbetalingskracht | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Type afstandseenheid | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan Rups | Kapastan Rups |
| Vermogen van afstandseenheid | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Accumulatorlengte (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Grootte van de toepassingsspoel (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Opnamekracht | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Lijnsnelheid (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Afmeting (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Gewicht (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

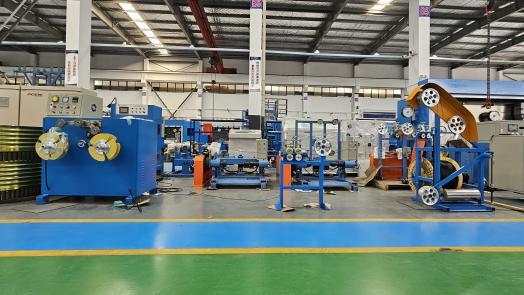

JCJX-630/1250 Oprolmachine
Het wordt voornamelijk gebruikt om lange rollen draden of kabels op rollen te rollen om de daaropvolgende verpakking, het transport en het gebruik te vergemakkelijken.
Eigenschap:
1. De automatische spanning kan de uitbetalingseenheid regelen, de draden zijn perfect op de spoel aangebracht.;
2. Door de automatische uitbetalingsset goed te keuren, is de uitbetalingsdraad in orde.
3. Hoge efficiëntie, produceert over het algemeen 700 in 8 uur, tilt driemaal op.
| Model | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Toepasselijk draadbereik | 0,5-6 mm2 | 10-70 mm2 | 10-240 mm2 |
| Spanning doorkruisen | Automatisch |
| Hoofdmotorsnelheid | 0-600 tpm | 0-300 tpm | 0-300 tpm |
| Laadspoeltype | Hendel-type | Elektrisch type | Elektrisch type |
| Pay-off Bibbin-model | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600 mm |
| Tikkend model | Buitendiameter .≤320 mm Binnendiameter. 120 mm Breedte 30-100 mm | Buitendiameter ≤600 mm Binnendiameter. 200300 mm Breedte 60-150 mm 150-200 mm | 50-250 |
| Macht | 2,2 kW | 3 kW | 4 kW |
| Metertellerstructuur | Typ of wheel pressure | Dubbel wieltype met luchtdruk | Dubbel wiel type met luchtdruk |
| Inductietype/ Meetnauwkeurigheid | Roterende encoder/0,5% | Roterende encoder/0,5% | Roterende encoder/0,5% |
