Er zijn in totaal vier productielijnen en de details zijn als volgt:
1. JCJX-65 siliciumextruder Extrusie van kerndraad
2. JCJX-1000 Cantilever-machine met enkele draai Verdraaien van kerndraad
3. JCJX-80-extruder Extrusie van schede
4. JCJX-1250 Oprolmachine Oprollen

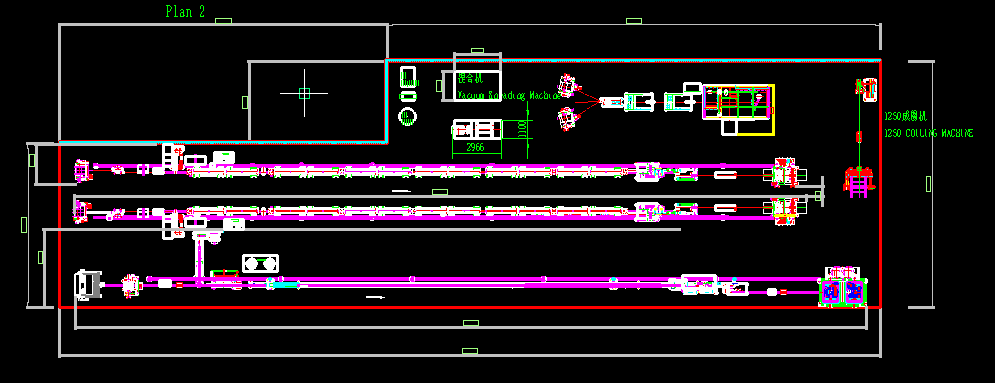

Fabrieksplanningstekeningen van klanten
Jiangsu Jiacheng Technology Co., Ltd. zet zich sinds de oprichting in 1990 in voor de ontwikkeling van de industrie voor kabelproductieapparatuur. Wij zijn een professioneel bedrijf dat verschillende soorten draad- en kabelproductieapparatuur produceert, zoals draadtrekmachines, twijnmachines, extrudermachines, oprol- en wikkelmachines, strandingsmachines, gloei- en vertinnenmachines en andere gerelateerde machines voor het maken van draden en kabels.

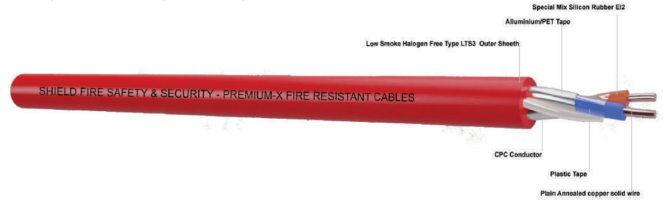

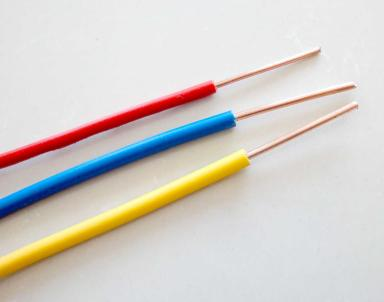

Onlangs heeft ons bedrijf met succes een samenwerkingsovereenkomst bereikt met een klant in de Verenigde Arabische Emiraten en een compleet plan opgeleverd voor de productie van een 2-aderige brandwerende kabelproductielijn van 1,5-2,5 vierkante meter. Tijdens het acceptatieproces heeft de klant de mechanische prestaties, kwaliteit en diverse after-sales services van ons bedrijf zeer erkend en kijkt hij uit naar verdere samenwerking met Jiacheng Technology in de toekomst.

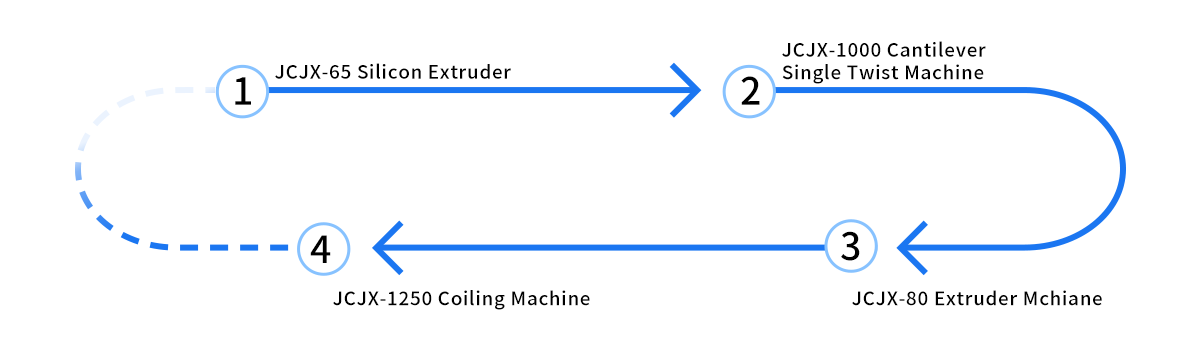

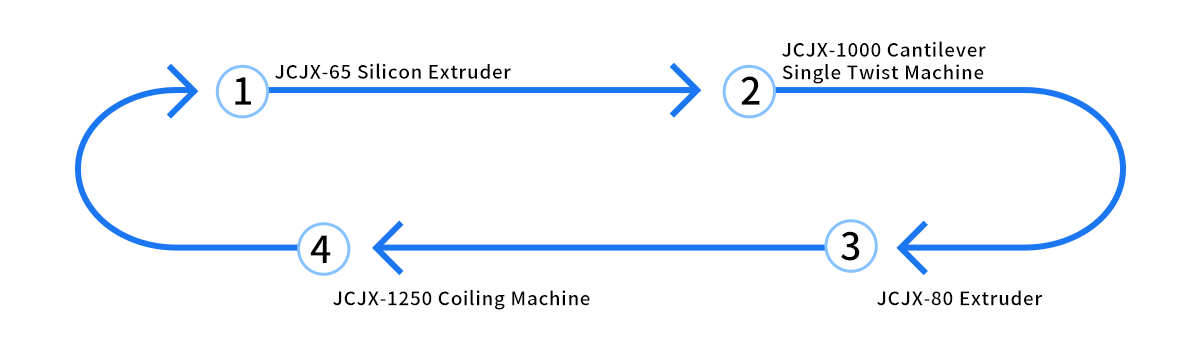

Productielijnproces:
De volledige planningsblauwdruk

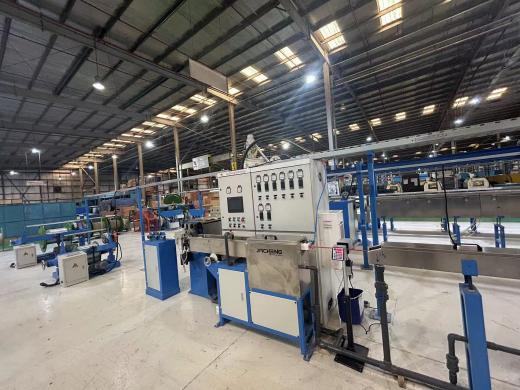

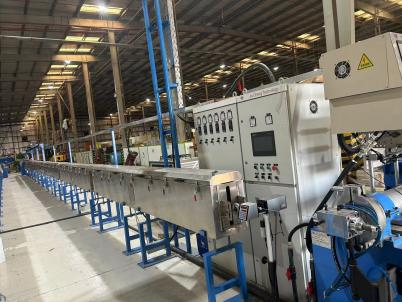

JCJX-65 siliciumextruder
Toepassing op alle soorten siliconenrubberkabels op hoge temperatuur en omhulsels op hoge temperatuur.
1. PLC touchscreenbediening, aanpassing en bewaking van de parameter van de hele productielijn.
2. Siliconenrubber gebruikte schroef en loop, kruiskop en matrijzen om innerlijke vulkanisatie te voorkomen.
3. Gebruikt siliconenrubber om aanpassing van de matrijskop, automatische bediening van het waterkoelsysteem of handmatige bediening te vermijden.
4. Met precisietestfeedbacksysteem om een nauwkeurige draaddiameter te garanderen om de kosten te verlagen.
| Model | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Hoofdmachinevermogen (kW) | 11 | 22 | 37 | 45 |
| Uitdrijvingscapaciteit (kg/u) | 30 | 80 | 135 | 260 |
| Schroefdiameter (mm) | φ45 | Φ70 | φ90 | φ120 |
| Schroef L/D-verhouding | 12:1 | 14:1 | 14:1 | 14:1 |
| Uitbetaling spoelgrootte (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Leidergrootte (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2,1-10 | φ5,0-15 |
| Afgewerkte kabelmaten (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3,0-12 | φ8,0-20 |
| Lengte vulcanisatietank (m) | 12 | 16 | 24 | 24 |
| Verwarmingsvermogen | Sectie 36 kW | Sectie 48 kW | Sectie 72 kW | Sectie 84 kW |
| Tractiemotor (kW) | 2.2 | 4 | 7.5 | 11 |
| Productiesnelheid (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Opname spoelgrootte (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

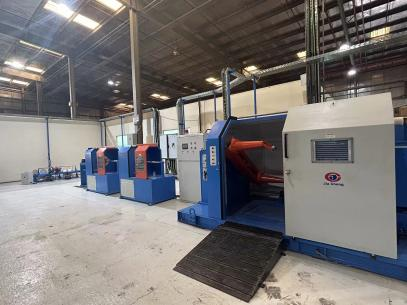

JCJX-1000 Cantilever-machine met enkele draai
Het wordt gebruikt voor alle soorten kabels en wikkelingen en ook voor alle soorten zachte geleider- en computerkabels, ruber-kabelcontrolekabels zoals KVVRP, KVVR, RVV, KVV.
1) Meer stabiliteit, hoge productie-efficiëntie, laag geluidsniveau en eenvoudig te bedienen.
2) Het kan zowel kabel als koperdraad verdraaien.
3) Tegelijkertijd draaien en wikkelen.
| Model | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Uitbetaling spoeldiameter. (mm) | Φ400-Φ500-Φ630 |
| Opnamespoeldiameter (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Toepasselijke draaddiameter (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Hoofdmotorvermogen (kW) | 11 | 15 | 15 | 20 |
| Max. lay-up dia. (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Verdraaiende hoogte (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Aantal roteert (r/min) | 1000 | 800 | 600 | 550 |
| Opname spanning | Pneumatische spanning |
| Doorkruisende stijl | Traploze regeling, afhankelijk van de rotatiesnelheid van de spoel en heen en weer gaande beweging |
| Het oversteken van afstand (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Draaiende richting | S of Z Richtingvrije aanduiding |
| Typ verpakking | Middendraadwikkeling of zijwikkeling |
JCJX-80-extruder
Het wordt gebruikt voor de isolatie van draad en kabel met PVC, LDPE, NYLON, TPU. Het kan ook een uitrusting zijn met een drievoudige co-extrusie-kruiskop en een dubbele laag.
1. De productielijn bestaat uit: loon, hoofdmachine, hoofdkast, vaste trog, beweegbare trog, accumulator, tractie, opname, vonkentester.
2. Optionele onderdelen: actieve betaling, voorverwarmer, poedermachine, lasermeter voor het testen van de diameter, LSZH-schroef, opname van enkele en dubbele spoel, oprol- en wikkelmachine.
3. Kenmerk: nauwkeurig ontwerp van de schroef, duurzaam, niet-slijm, chroom niet verwijderen, snel van kleur veranderen, met hoge capaciteit, hoge kwaliteit, de concentriciteit van de draad is meer dan 90%, met hoge precisie ± 0,03. Met touchscreen PLC-besturing, eenvoudige bediening, meer hommisatie.
| Type | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Schroefdiameter (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Schroef L/D-verhouding | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extrusiecapaciteit (kg/u) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrusiecapaciteit (kg/u) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extrusiecapaciteit (kg/u) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hoofdmotorvermogen | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Totaal vermogen | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Afgewerkte diameter (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Uitbetaling spoelgrootte (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Uitbetalingskracht | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Type afstandseenheid | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan Rups | Kapastan Rups |
| Vermogen van afstandseenheid | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Accumulatorlengte (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Grootte van de toepassingsspoel (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Opnamekracht | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Lijnsnelheid (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Afmeting (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Gewicht (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

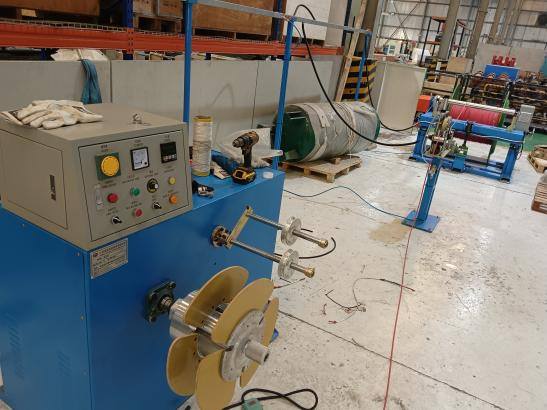

JCJX-1250 Oprolmachine
Het wordt voornamelijk gebruikt om lange rollen draden of kabels op rollen te rollen om de daaropvolgende verpakking, het transport en het gebruik te vergemakkelijken.
Eigenschap:
1. De automatische spanning kan de uitbetalingseenheid regelen, de draden zijn perfect op de spoel aangebracht.;
2. Door de automatische uitbetalingsset goed te keuren, is de uitbetalingsdraad in orde.
3. Hoog rendement produceert over het algemeen 700 in 8 uur, driemaal heffen.
| Model | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Toepasselijk draadbereik | 0,5-6 mm2 | 10-70 mm2 | 10-240 mm2 |
| Spanning doorkruisen | Automatisch |
| Hoofdmotorsnelheid | 0-600 tpm | 0-300 tpm | 0-300 tpm |
| Laadspoeltype | Hendel-type | Elektrisch type | Elektrisch type |
| Pay-off Bibbin-model | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600 mm |
| Tikkend model | Buitendiameter .≤320 mm Binnendiameter. 120 mm Breedte 30-100 mm | Buitendiameter ≤600 mm Binnendiameter. 200300 mm Breedte 60-150 mm 150-200 mm | 50-250 |
| Macht | 2,2 kW | 3 kW | 4 kW |
| Metertellerstructuur | Type wieldruk | Dubbel wieltype met luchtdruk | Dubbel wiel type met luchtdruk |
| Inductietype/ Meetnauwkeurigheid | Roterende encoder/0,5% | Roterende encoder/0,5% | Roterende encoder/0,5% |
