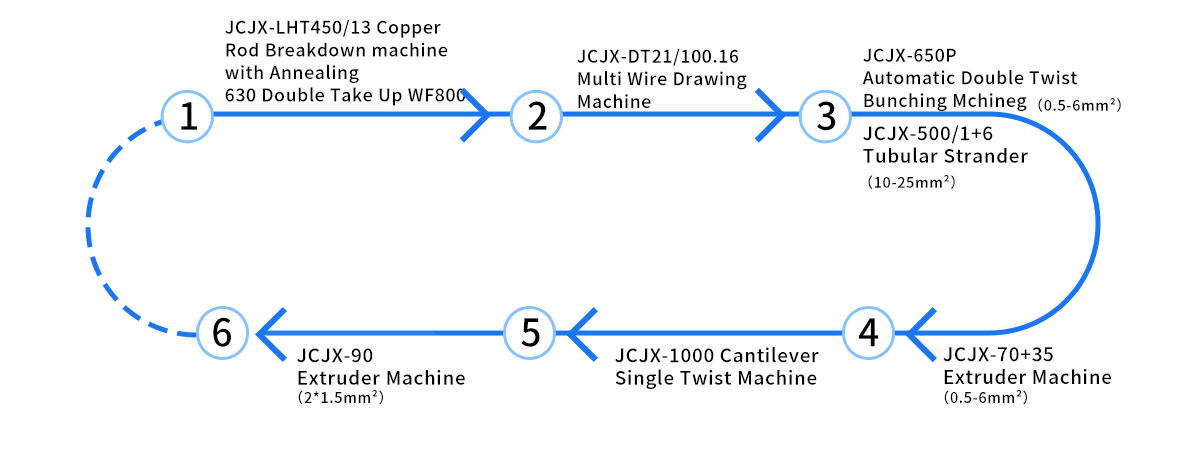

Het algemene ontwerp van de apparatuur is als volgt:
1. LHT450/13 Koperen staafafbraakmachine met gloeien Trekken van 8 mm koperdraad naar 1,2-3,5 mm
2. JCJX-DT21/100.16 Multi-draadtrekmachine Produceer fijne draden van 0,15-0,5 mm
3. JCJX-650P Automatische dubbeldraai-bundelmachine Draai 19-84 draden om zacht gedraaide geleiders van 0,5-6 mm² vierkante meter te produceren
4. JCJX-70 35 extrudermachine Isolatie-extrusie voor 0,5-6 vierkante draden
5. JCJX-1000Cantilever Single Twist Machine Gestrande 2-5 kern geïsoleerde draden
6. JCJX-90 Extrudermachine Zorg voor een beschermende omhulsel voor 2-5-aderige kabel en 2 * 1,5 mm2 platte draad

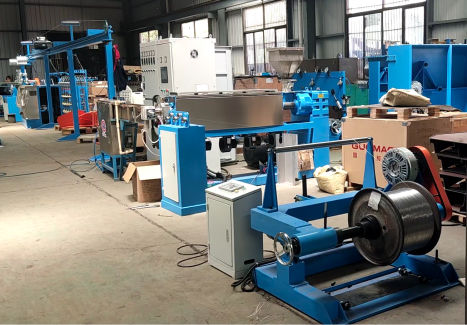

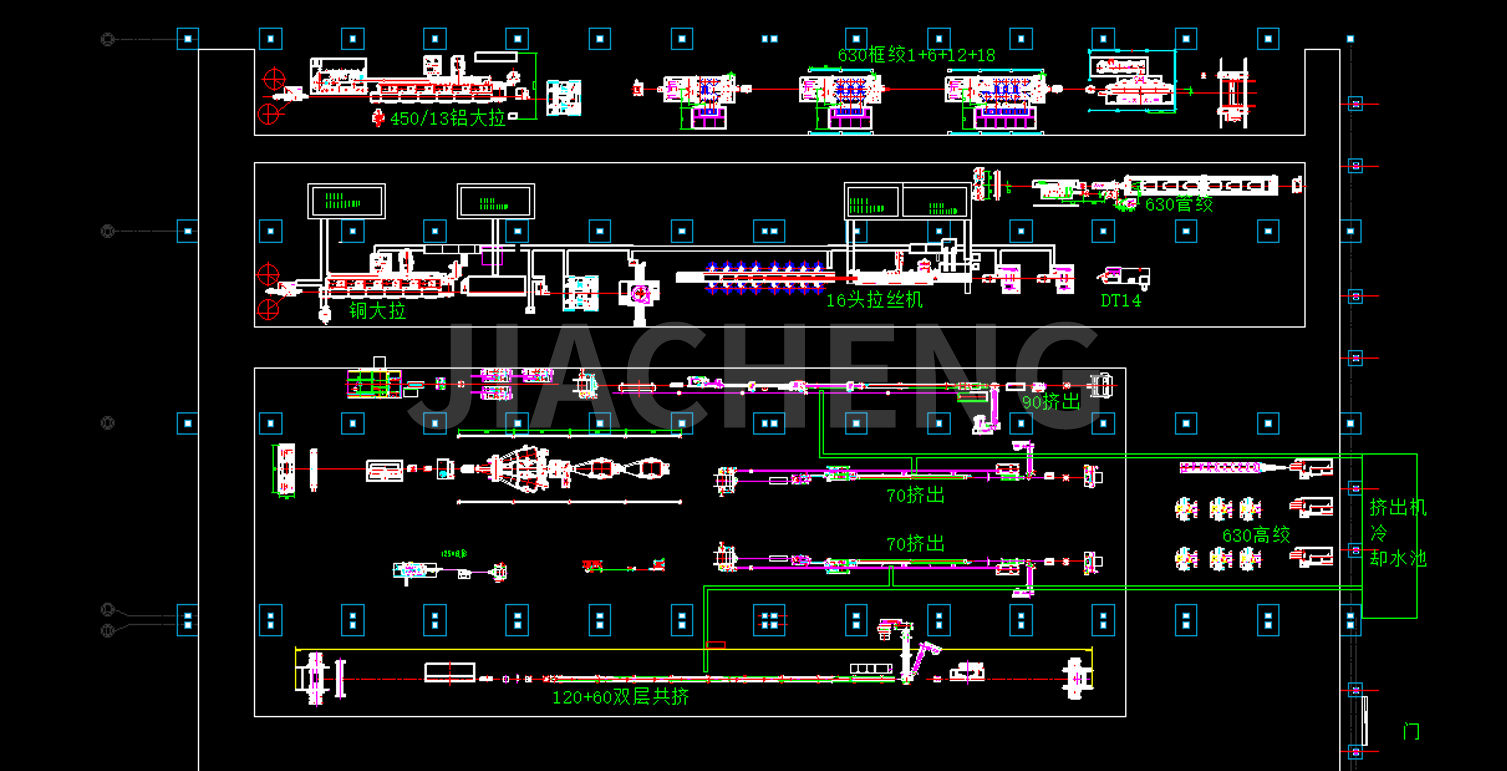

Klantfabrieksplanningstekeningen:

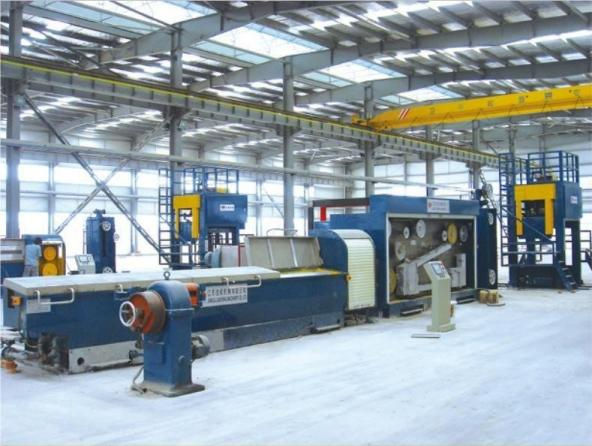

(1) LHT450/13 Koperen staafafbraakmachine met gloeien
De JCJX-LHT450/13 hogesnelheidsmachine voor het afbreken van koperen staven is bedoeld om ∮8 mm gewone koperen staaf naar ∮1,2-3,5 mm zachte koperdraad te trekken. De trekkaapstanders zijn in een lijn opgesteld die continu met hoge treksnelheid kan werken. De mechanische onderdelen en de elektrische bediening zijn op elkaar afgestemd en eenvoudig te bedienen, matrijzen zonder pauze te wisselen en spoelen automatisch te wisselen. Deze machine heeft de kenmerken van eenvoudige bediening, hoog rendement en een product van goede kwaliteit.
| Machinetype | LHT450/13 | LHT450/11 | LHT450/9 |
| Max.inlaatdiameter (mm) | φ8 | φ8 | φ8 |
| Afzetdiameter (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die-nr. | 13 | 11 | 9 |
| Max. lijnsnelheid (m/s) | 25 | 22 | 20 |
| Lichaamsstructuur | Gestreken gegoten |
| Transmissietype | Door hoge precisie slijpuitrusting |
| Fix snelheid kaapstander Dia. (mm) | Fix snelheid kaapstander Dia. (mm) |
| Kaapstander tekenen | φ450 |
| Hoofdmotorvermogen (KW) | Bekleed met wolfraam |
| Fix snelheid kaapstandermotor (KW) | 280 |
| Soort smering | 75 |
| Soort smering | Onderdompeling |
| Optionele uitrusting | 1. 450T continu gloeiapparaat 2. Dubbele rake-up 3. Spoelmachine 4, WS-1000 opname |
| Online continu gloeiapparaat |
| Machinetype | 450T | 450TB |
| Gloeidraad Dia. (mm) | Ø1,2-3,5 | Ø1,2-4,2 |
| Gloeispanning (V) | 0-60 | 0-60 |
| Gloeistroom (A) | 0-6000A (gelijkstroom) | 0-5000A (wisselstroom) |
| Max. Gloeisnelheid (m/s) | 25 |

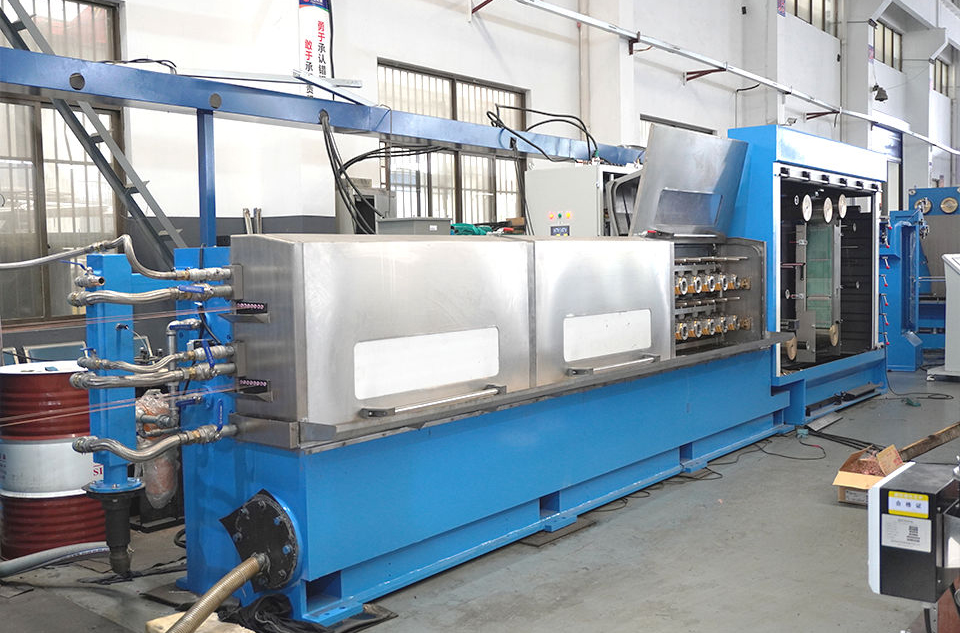

(2) JCJX-DT21/100.16 Multi-draadtrekmachine
Een van de belangrijkste voordelen van een meerdraadstrekmachine is de hoge productiviteit. Door meerdere draden tegelijk te trekken, verhoogt de machine de output aanzienlijk in vergelijking met traditionele enkeldraadstrekmachines. Multi-draadtrekmachines zijn veelzijdig en kunnen verschillende soorten metalen staven en draadbundels verwerken, waaronder koper, aluminium en hun legeringen.
Uitgangsdiameter: Produceer fijne draden van 0,15-0,5 mm
| Machinetype | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Trekdraad nr. | 4 draden | 16 draden | 20 draden |
| Max. Sterf nr. | 18 | 24 | 24 |
| Max. Inlaatdiameter (mm) | Ø1,85 | Ø2,6 | Ø2,6 |
| Afzetdiameter (mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Tekening Kaapstander Dia. (mm) | Ø120 | Ø100 | Ø100 |
| Max. Tekeningsnelheid (m/s) | 25 | 30 | 30 |

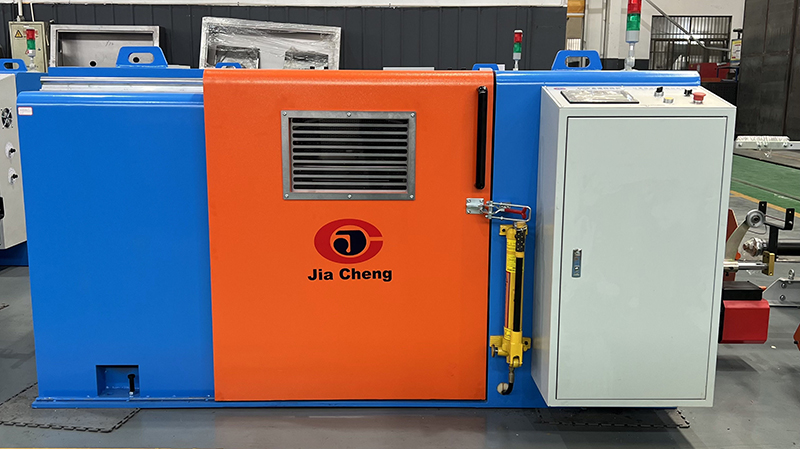

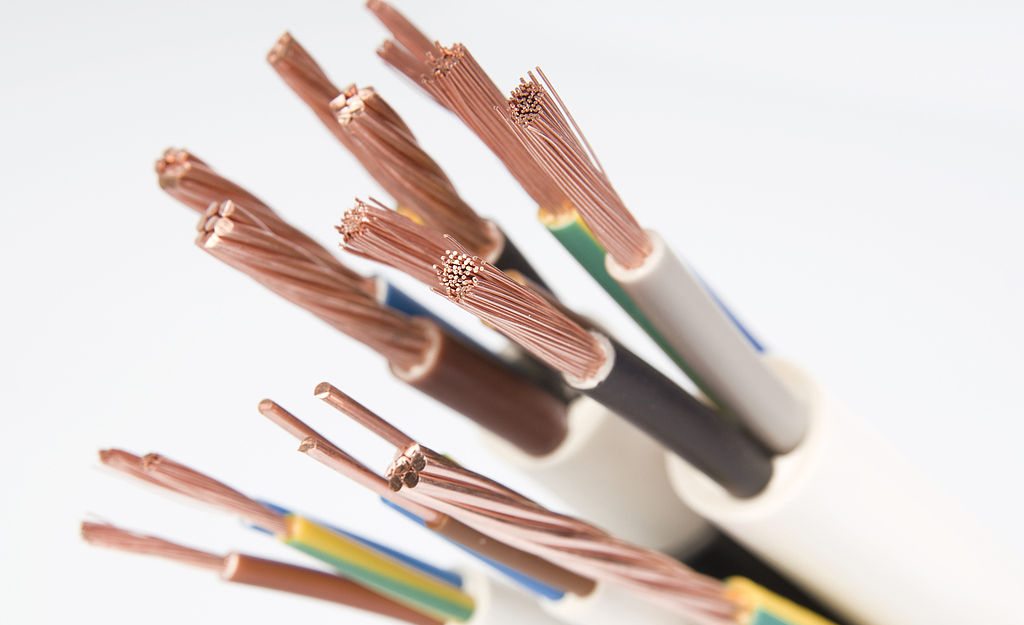

(3) JCJX-650P Automatische dubbeldraai-bosmachine
Het is aangepast om de blanke koperdraad, tincoatingdraad en gelakte draad te verdraaien die meer dan 7 strengen zijn, magnetische rem, die automatisch remt wanneer de draad breekt, de spanning neemt het type magnetische poederkoppeling aan. (PLC-besturingsuitgang)
| Machinetype | JCJX-650P | JCJX-800P | JCJX-1000 |
| Gebruik | Voor het bundelen van 7 blanke koperdraad, vertinde draad, geëmailleerde draad |
| Controletype | PLC HMI-omvormerbesturing |
| Draaiende sectiegebied (mm2) | 0,18-6,00 | 2.5-16.00 uur | 8.00-20.00 uur |
| Koperdraaddiameter (mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Draaiende hoogte (mm) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| Draaiende richting | S of Z |
| Opnamespanning | Spanning gecontroleerd door magnetische koppeling |
| Max. hoofdassnelheid (r/min) | 2000 | 1200 | 800 |
| Doorkruisend type | Dwars en afstand kunnen worden aangepast door dwars te dragen |
| Lagersmering | Dunne oliesmering, circulatiekoeling | Smeernippel met hogetemperatuurolie | Smeernippel met hogetemperatuurolie |
| Typ spoel laden en lossen | Hydraulisch type |
| Max. Spoeldiameter. | Φ630 | Φ800 | Φ1000 |
| Automatische stopeenheid | Automatische stop tijdens het instellen van de lengte en draad die binnen en buiten gebroken is |
| Rem | Magnetische rem |
| Motorvermogen (kW) | 7.5 | 11 | 22 |
| Hoofdascentrumhoogte (mm) | 850 | 900 | 1100 |

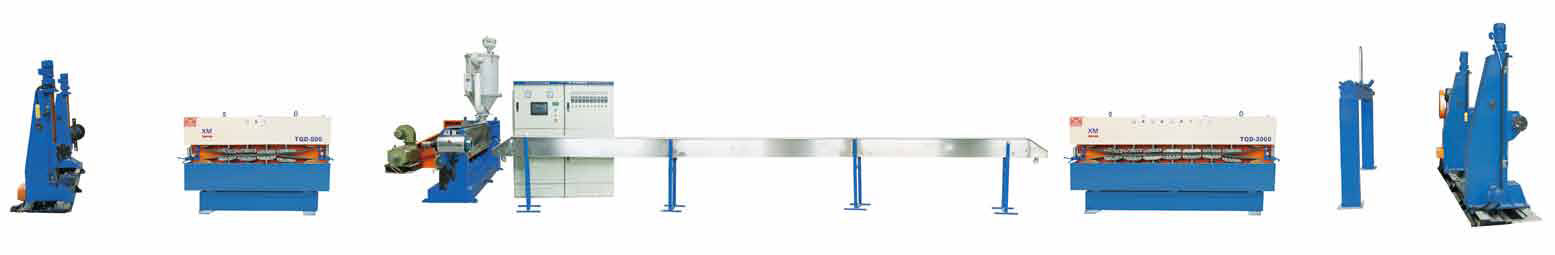

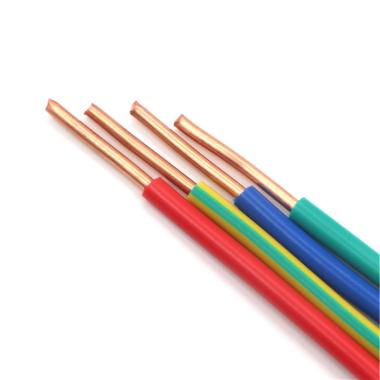

(4) JCJX-70 35 extrudermachine
Nauwkeurig ontwerp van de schroef, duurzaam, niet-slijm, chroom niet verwijderen, snel van kleur veranderen, met hoge capaciteit, hoge kwaliteit, de concentriciteit van de draad is meer dan 90%, met hoge precisie ± 0,03. Met touchscreen PLC-besturing, eenvoudige bediening, meer hommisatie.
1. Gebruik: het wordt gebruikt voor de isolatie van kabels met PVC, LDPE, NYLON, TPU.
2. De productielijn bestaat uit: loon, hoofdmachine, hoofdkast, vaste trog, tractie, opname.
3. Optionele onderdelen: rups, sprankelende machine, lasermeter voor het testen van de diameter, LSZH-schroef, opname en uitbetaling van het portaaltype, opname en uitbetaling van het eindastype.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Schroefdiameter (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Schroef L/D-verhouding | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extrusiecapaciteit (kg/u) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrusiecapaciteit (kg/u) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extrusiecapaciteit (kg/u) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hoofdmotorvermogen | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Totaal vermogen | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Afgewerkte diameter (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Uitbetaling spoelgrootte (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Uitbetalingskracht | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ afstandseenheid | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan Rups | Kapastan Rups |
| Vermogen van afstandseenheid | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Accumulatorlengte (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Grootte van de toepassingsspoel (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Opnamekracht | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Lijnsnelheid (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Afmeting (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Gewicht (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

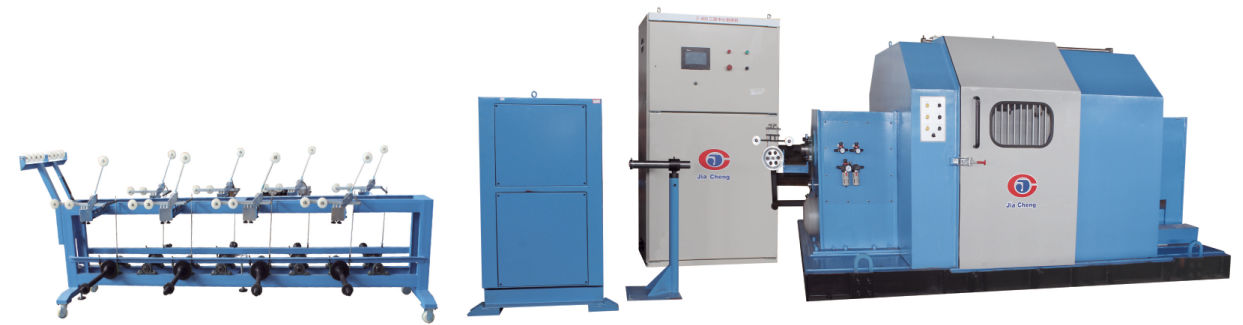

(5) JCJX-1000 Cantilever-machine met enkele draai
Het is geschikt voor alle soorten datakabels, communicatiekabels, speciale gedraaide kabels, tegelijkertijd voltooide centrale wikkeling en zijdelingse wikkeling.
| Model | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Uitbetaling spoeldiameter. (mm) | Φ400-Φ500-Φ630 |
| Opnamespoeldiameter (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Toepasselijke draaddiameter (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Hoofdmotorvermogen (kW) | 11 | 15 | 15 | 20 |
| Max. lay-up dia. (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Verdraaiende hoogte (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Aantal roteert (r/min) | 1000 | 800 | 600 | 550 |
| Opname spanning | Pneumatische spanning |
| Doorkruisende stijl | Traploze regeling, afhankelijk van de rotatiesnelheid van de spoel en heen en weer gaande beweging |
| Het oversteken van afstand (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Draaiende richting | S of Z Direction free designation |
| Typ verpakking | Middendraadwikkeling of zijwikkeling |

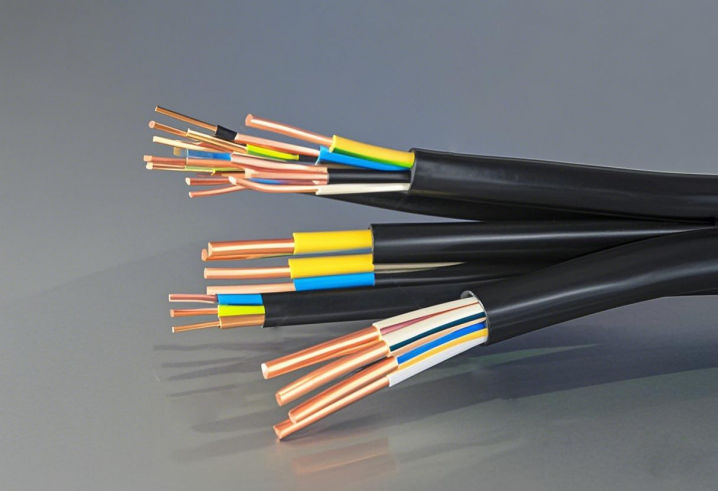

(6) JCJX-90 extrudermachine

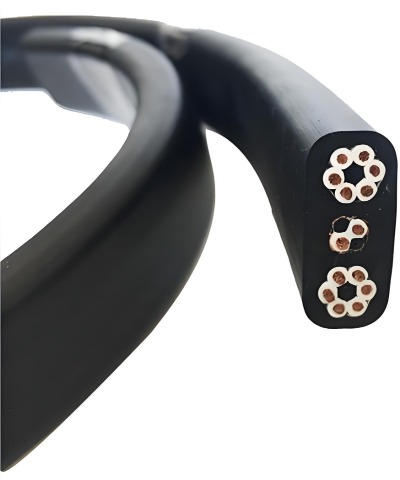

Toepassingsgebied: van toepassing op de productie van PVC-geïsoleerde kabel, zorg voor een beschermende omhulsel voor 2-5-aderige kabel en 2 * 1,5 mm2 platte draad
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Schroefdiameter (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Schroef L/D-verhouding | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extrusiecapaciteit (kg/u) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrusiecapaciteit (kg/u) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extrusiecapaciteit (kg/u) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hoofdmotorvermogen | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Totaal vermogen | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Afgewerkte diameter (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Uitbetaling spoelgrootte (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Uitbetalingskracht | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ afstandseenheid | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan | Kapastan Rups | Kapastan Rups |
| Vermogen van afstandseenheid | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Accumulatorlengte (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Grootte van de toepassingsspoel (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Opnamekracht | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Lijnsnelheid (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Afmeting (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Gewicht (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
