Draadtrekmachines uitgelegd: hoe ze werken, welke typen er bestaan en hoe u de juiste kiest

Wat een draadtrekmachine doet – en waarom het ertoe doet

Een draadtrekmachine verkleint de diameter van een metalen staaf of draad door deze onder spanning door een reeks steeds kleinere matrijzen te trekken. Het resultaat is draad met een precieze diameter, verbeterde mechanische eigenschappen en een gladdere oppervlakteafwerking; eigenschappen die niet op betrouwbare wijze kunnen worden bereikt door alleen walsen of extruderen.

Draadtrekken is het fundamentele proces achter vrijwel elk draadproduct in de moderne productie – van elektrische geleiders en autokabels tot verenstaal, chirurgische hechtingen en pianodraad. Een machine die begint met een stalen staaf van 5,5 mm kan deze verkleinen tot 0,1 mm of fijner door opeenvolgende trekgangen, waarbij elk een gecontroleerd percentage van de dwarsdoorsnede wordt verwijderd.

Het juiste selecteren draadtrekmachine – of het nu om koper, aluminium, staal of speciale legeringen gaat – hangt af van het begrijpen van de procesmechanica, machineconfiguraties, matrijsontwerp, smeringsvereisten en de uiteindelijke draadspecificaties die uw toepassing vereist. Deze gids behenelt elk van deze gebieden met de specificiteit die nodig is om een ​​weloverwogen beslissing over apparatuur te nemen.

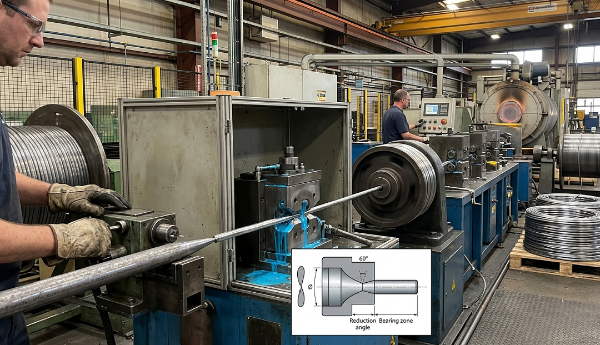

Het draadtrekproces: stap voor stap

Het tekenproces volgt een consistente mechanische logica, ongeacht het materiaal dat wordt getekend. Als u elke fase begrijpt, kunt u problemen diagnosticeren en de uitvoerkwaliteit optimaliseren.

1. Wijzend: Het voorste uiteinde van de staaf loopt taps toe - hetzij door smeden, rollen of slijpen - zodat deze door de matrijsopening kan worden gestoken en kan worden vastgegrepen door de trekkaapstander of het trekblok.
2. Matrijzeninvoer: De puntige draad komt in de bel van de matrijs (invoerkegel), die deze naar de naderingshoek leidt waar de vervorming begint.
3. Reductiezone: De draad wordt radiaal samengedrukt terwijl deze door de lagerzone van de matrijs gaat. Het dwarsdoorsnedeoppervlak neemt af terwijl de lengte proportioneel toeneemt. Kortingen per pas variëren doorgaans van 15% tot 25% voor staal en tot 30% tot 35% voor zachtere metalen zoals koper en aluminium .
4. Draagzone: Een kort cilindrisch gedeelte dat de uiteindelijke diameter en oppervlakteafwerking regelt.
5. Rugverlichting: Een lichte tapsheid bij de uitgang van de matrijs die voorkomt dat de draad vastloopt tijdens het verlaten.
6. Opwinden: De getrokken draad wordt op een kaapstander of spoel gewikkeld voor de volgende doorgang of definitieve verpakking.

Elke passage door een matrijs verhardt de draad als gevolg van plastische vervorming. Voor materialen zoals koolstofstaal en roestvrij staal kan tussentijds uitgloeien (verzachten door warmtebehandeling) nodig zijn na verschillende passages om de taaiheid te herstellen voordat het trekken kan worden voortgezet. Koper en aluminium laten doorgaans meer reducties toe voordat uitgloeien nodig is.

Belangrijkste soorten draadtrekmachines

Draadtrekmachines worden voornamelijk gecategoriseerd op basis van het aantal trekblokken (enkelvoudig versus multi-pass), de opstelling van die blokken en het type materiaal en draaddikte dat wordt verwerkt. Elke configuratie past bij een ander productiescenario.

Tekenmachines met één blok (enkele matrijzen).

De eenvoudigste configuratie: één dobbelsteen, één kaapstander. De staaf gaat door een enkele matrijs en windt zich op een roterende trommel. Hiervoor worden machines met één blok gebruikt zwaar draad- en staaftrekken - doorgaans wordt de staaf in één keer teruggebracht van 5–12 mm naar 2–4 mm. Ze worden vaak gebruikt als eerste fase in een tekenlijn met meerdere machines en worden ook gebruikt voor speciale toepassingen waarbij regelmatig matrijzen moeten worden vervangen.

Treksnelheden voor machines met één blok die met zware staaf werken, zijn typisch 1 tot 5 meter per seconde . Het voordeel is mechanische eenvoud en installatiegemak; de beperking is dat er per machinegang slechts één reductie wordt bereikt.

Multi-pass (continue) tekenmachines

Machines met meerdere doorgangen voeren draad door een reeks matrijzen en kaapstanders in één enkele doorgang. Elke kaapstander draait sneller dan de vorige om de toegenomen snelheid en lengte van de draad na elke reductie te compenseren. Deze machines zijn de werkpaarden op het gebied van draadtrekken: een enkele machine met twaalf matrijzen kan een staaf van 5,5 mm nemen en deze zonder te stoppen tot onder de 1 mm trekken.

Moderne multi-pass machines voor fijn koperdraad kunnen uitgangssnelheden bereiken die hoger zijn dan de uitgangssnelheid 30 meter per seconde , waarbij enkele snelle fijndraadmachines het bereiken 40–50 m/s . Het aantal matrijzen in de machine varieert doorgaans van 6 tot 25, afhankelijk van de uiteindelijke maat en het materiaal.

Nattrekmachines

In nattrekmachines worden de matrijzen en kaapstanders volledig ondergedompeld in een vloeibare smeermiddel-koelmiddeloplossing. Dit is de standaardconfiguratie voor fijn en ultrafijn draadtrekken — diameters kleiner dan ongeveer 0,5 mm — waarbij de bij hoge treksnelheden gegenereerde warmte anders de draad of de matrijzen zou beschadigen. Natte machines zijn dominant bij de productie van magneetdraad, telecommunicatiedraad en fijne roestvrijstalen draad.

Droogtekenmachines

Droogtrekmachines gebruiken smeermiddelen in poedervorm of pasta in plaats van vloeibare baden. Ze worden gebruikt voor medium tot grove draad , vooral staaldraad in het bereik van 0,5–5 mm, waarbij droge smeermiddelen zoals natrium- of calciumstearaat voor voldoende smering zorgen zonder de complicaties van een vloeistofsysteem. Staalkoord en verendraad worden gewoonlijk geproduceerd op droogtrekapparatuur.

Rechtlijnige tekenmachines

Bij een machine met een rechte lijn beweegt de draad horizontaal door de matrijzen zonder zich om tussenliggende kaapstanders te wikkelen. Dit elimineert de buigspanning die wordt veroorzaakt door het wikkelen rond een trommel, waardoor de voorkeur wordt gegeven aan machines met een rechte lijn harde, broze of hoogwaardige materialen — zoals wolfraam-, molybdeen-, titaniumdraad en laselektrodedraad — waarbij buigmoeheid tijdens het trekken breuken zou veroorzaken.

Specificaties draadtrekmachine vergeleken per toepassing

Matrijzen: het onderdeel dat de draadkwaliteit definieert

De tekenmatrijs is het hart van het proces. De matrijsgeometrie, het materiaal en de oppervlakteafwerking bepalen rechtstreeks de draaddiametertolerantie, de oppervlaktekwaliteit en de levensduur van de matrijs. Een slecht gespecificeerde of versleten matrijs produceert draad die buiten de tolerantie valt, ruw is of vatbaar is voor breuk.

Matrijsmaterialen

• Wolfraamcarbide: Het standaard matrijsmateriaal voor de meeste staal- en middeldraadtoepassingen. Uitstekende slijtvastheid, kosteneffectief, verkrijgbaar in een breed scala aan kwaliteiten. Typische levensduur van koolstofstaaldraad: 200–500 kg draad per matrijs afhankelijk van draadhardheid en reductie.
• Polykristallijne diamant (PCD): Gebruikt voor fijn en ultrafijn draadtrekken van koper en edele metalen. Dramatisch langere levensduur dan carbide – vaak 10–50× langer — wat de aanzienlijk hogere kosten voor de productie van fijne draad in grote hoeveelheden rechtvaardigt.
• Natuurlijke diamant: Wordt nog steeds gebruikt voor de fijnste draaddiktes onder ongeveer 0,05 mm, waarbij de kristallografische perfectie van natuurlijk diamant zorgt voor oppervlakteafwerkingen en maattoleranties waar synthetische alternatieven niet aan kunnen tippen.
• Keramiek: Gebruikt in specifieke toepassingen zoals het trekken van roestvrij staal of titanium, waarbij chemische reactiviteit tussen de draad en het carbide versnelde slijtage zou veroorzaken.

Matrijshoek en reductieschema

De halve hoek van de matrijsbenadering - de hoek tussen de matrijsas en de taps toelopende reductiezone - varieert doorgaans van 6° tot 12° voor de meeste toepassingen. Een kleinere hoek vermindert de trekkracht en matrijsslijtage, maar vergroot de contactlengte en wrijving. Een grotere hoek verkort het contact maar vergroot de redundante vervorming, waardoor de draadtemperatuur en de hardingssnelheid stijgen. De optimale hoek voor een bepaald materiaal en reductie wordt empirisch bepaald en is een nauwlettende parameter bij commerciële draadtrekbewerkingen.

Het reductieschema – hoeveel oppervlaktereductie wordt toegewezen aan elke matrijs in een machine met meerdere doorgangen – moet in evenwicht zijn, zodat geen enkele matrijs overbelast raakt terwijl de machine op maximale doorvoer draait. Typische gebiedsreducties per doorgang zijn 17–22% voor staal and 20-30% voor koper . Als u deze drempels overschrijdt, neemt de frequentie van draadbreuken en de slijtage van de matrijzen exponentieel toe.

Smering: cruciaal voor de machineprestaties en draadkwaliteit

Smering bij het draadtrekken heeft drie functies: het verminderen van wrijving tussen de draad en de matrijs, het verwijderen van warmte die wordt gegenereerd door vervorming en wrijving, en het voorkomen van lassen of vreten tussen het draadoppervlak en het matrijsmateriaal. Een verkeerde smering is de meest voorkomende oorzaak van voortijdig falen van de matrijs, overmatige draadbreuken en een slechte oppervlaktekwaliteit.

• Droge smeermiddelen (zeeppoeders): Natriumstearaat en calciumstearaat zijn de meest voorkomende droge smeermiddelen voor het trekken van staaldraad. De draad is vooraf gecoat met een kalk- of borax-draaglaag die reageert met de zeep en een zinkzeepfilm vormt op het matrijsgrensvlak. Effectief bij staafbreuk en medium draad, maar niet geschikt voor fijne draad.
• Natte smeermiddelen (emulsies en zuivere oliën): Watergebaseerde emulsies met synthetische smeermiddeladditieven zijn standaard voor nattrekmachines. Concentratie wordt doorgaans gehandhaafd tussen 3% en 10% per volume , met een pH-waarde tussen 8,5 en 9,5 om bacteriegroei en corrosie te voorkomen. Zuivere oliën (niet-geëmulgeerd) worden gebruikt voor specifieke toepassingen op het gebied van roestvast staal en speciale legeringen.
• Metaalcoatings: Voor staal met een zeer hoog koolstofgehalte (bandenkoord, PC-strengdraad) wordt de staaf vóór het trekken bekleed met messing of zink door middel van galvaniseren of thermisch patenteren. Deze metalen coatings fungeren als dragers van vaste smeermiddelen en worden tijdens het trekken verbruikt, waarbij een dunne smeerfilm op het matrijsgrensvlak wordt afgezet.

Sleutelfactoren bij het selecteren van een draadtrekmachine

Voor de aanschaf of specificatie van een draadtrekmachine moeten meerdere technische parameters aan uw productievereisten worden aangepast. Dit zijn de factoren die de meeste invloed hebben op de uitvoerkwaliteit, de bedrijfskosten en het rendement op de investering:

Materiaal- en draaddiktebereik

Definieer uw invoer- en uitvoerdiameterbereik voordat u een machine evalueert. Een machine die is geoptimaliseerd voor het trekken van fijne koperdraden is niet geschikt voor het breken van stalen staven, en omgekeerd. Als uw productassortiment een breed meetbereik omvat, bijvoorbeeld van 5 mm tot 0,3 mm, heeft u waarschijnlijk twee machines in serie nodig in plaats van één enkele eenheid.

Motorvermogen en trekkracht

De trekkracht is evenredig met het dwarsdoorsnedeoppervlak van de draad, de vloeigrens van het materiaal en de totale gebiedsreductie per doorgang. Een te klein motorvermogen resulteert in vastgelopen trekkingen en overmatige draadbreuken; overdimensionering verspilt kapitaal en energie. Voor middelgrote staaldraadmachines die draad van 1-3 mm verwerken, varieert het geïnstalleerde motorvermogen doorgaans van 15 kW tot 75 kW per tekenblok afhankelijk van het aantal passages en tekensnelheid.

Snelheidsregeling en synchronisatie

Bij machines met meerdere doorgangen moet de snelheid van elke kaapstander nauwkeurig worden gesynchroniseerd om de juiste tegenspanning tussen de doorgangen te behouden. Moderne machines gebruiken aandrijvingen met variabele frequentie (VFD's) met spanningsregeling met gesloten lus op elk blok, waardoor automatische aanpassing aan draadrekvariaties mogelijk is. Oudere machines gebruiken mechanische snelheidsverhoudingen die handmatige afstemming vereisen bij het wijzigen van draadkwaliteiten of matrijsschema's.

Inline-gloeivermogen

Bij het trekken van koper- en aluminiumdraad herstelt continu inline-gloeien (waarbij de afgewerkte draad door een korte resistieve verwarmingszone vóór de opwikkelspoel wordt geleid) de ductiliteit zonder een afzonderlijke oven-gloeicyclus. Door inline-gloeien kan een hele afzonderlijke verwerkingsstap worden geëlimineerd , waardoor de productietijd en de energiekosten per kilogram geproduceerde draad aanzienlijk worden verminderd. Controleer of de uitgangssnelheid van de machine compatibel is met de thermische verblijftijd die nodig is voor een adequate uitgloeiing van uw doellegering.

Pauzedetectie en automatische herstart

Draadbreuken zijn een onvermijdelijk onderdeel van trekbewerkingen, vooral bij machines voor fijne draad die op hoge snelheid draaien. De kostenimpact van een pauze hangt grotendeels af van hoe snel de machine stopt en hoe snel de operator opnieuw kan inrijgen en opnieuw kan starten. Moderne machines omvatten optische of contactgebaseerde breukdetectoren die de machine binnen milliseconden na een pauze stoppen en, op sommige modellen, automatisch opnieuw kunnen inrijgen en herstarten zonder tussenkomst van de operator. Op een snelle machine voor fijne draad met een snelheid van 40 m/s kan de herdraadtijd van 15 minuten naar 2 minuten worden teruggebracht honderden uren productie per jaar op één enkele machine.

Veel voorkomende draadtrekproblemen en hun hoofdoorzaken

Diagnostische kennis van veelvoorkomende tekenproblemen vermindert stilstand en uitval. De meeste defecten zijn terug te voeren op een van de volgende drie oorzaken: de toestand van de matrijs, een falende smering of inconsistentie van het materiaal.

• Frequente draadbreuken: Meestal veroorzaakt door overmatige reductie per doorgang, versleten of gebarsten matrijzen, onvoldoende smering of harde plekken in de binnenkomende staaf als gevolg van segregatie of onjuiste walserijpraktijken. Controleer eerst de toestand van de matrijs en bekijk vervolgens het reductieschema.
• Oppervlaktescore- of matrijslijnen: Geeft matrijsslijtage, matrijsoppervlakvervuiling of smeermiddelafbraak aan. Vervang de matrijs en spoel het smeersysteem. Scores die niet worden geadresseerd, zullen zich voortplanten naar stroomafwaartse matrijzen en de gehele productlengte aantasten.
• Diametervariatie langs de draad: Kan het gevolg zijn van spanningsschommelingen (controleer de VFD-kalibratie en de toestand van het kaapstanderoppervlak), versleten lagerzones in matrijzen of een inconsistente binnenkomende staafdiameter.
• Overmatige warmteontwikkeling: Wijst op onvoldoende smering, te hoge treksnelheid voor het koelvermogen van het smeersysteem, of reductie per doorgang die de thermische tolerantie van het materiaal overschrijdt. De temperatuur van de koperdraad bij de uitgang van de matrijs moet in het algemeen beneden blijven 150°C om oppervlakteoxidatie te voorkomen.
• Problemen met oprollen of werpen van opgespoelde draad: Resterende spanning tijdens het trekproces kan ertoe leiden dat de draad van de spoel springt of inconsistente spoelen vormt. Het aanpassen van de tegenspanning op de laatste kaapstander of het toevoegen van een richtrol vóór de opwikkelspoel lost dit meestal op.
