Wat is draadtrekken en hoe draadtrekmachines werken

Wat is draadtrekken?

Trekdraad is het proces waarbij een metalen staaf of draad tot een kleinere diameter wordt verkleind door deze onder spanning door een reeks taps toelopende matrijzen te trekken. Het resultaat is een draad met nauwere maattoleranties, verbeterde oppervlakteafwerking en verbeterde mechanische eigenschappen in vergelijking met de originele staaf. Dit koudbewerkingsproces is van fundamenteel belang voor de productie van elektrische koperdraad, staalkabel, aluminium geleiders, roestvrijstalen veren en talloze andere producten die worden gebruikt in de bouw-, auto-, elektronica- en telecommunicatie-industrie.

In de praktijk kan een stalen staaf met een diameter van 6,5 mm door opeenvolgende passages naar 0,10 mm worden getrokken, waardoor een totale oppervlaktereductie van meer dan 99% wordt bereikt. Het proces werkt omdat metaal ductiel is: het vervormt plastisch zonder te breken wanneer het met een gecontroleerde hoek en snelheid door een matrijs wordt getrokken.

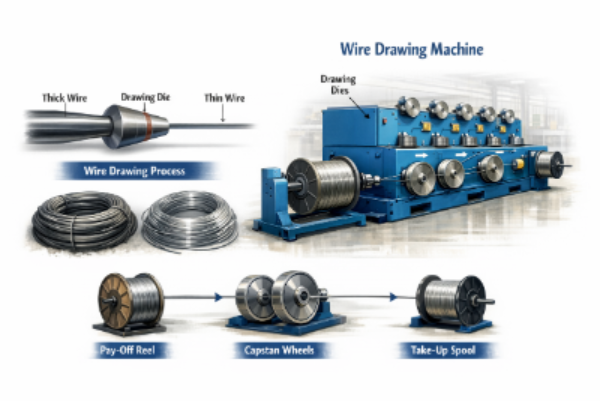

Hoe het draadtrekproces werkt, stap voor stap

Het draadtrekproces volgt een goed gedefinieerde volgorde die ruw staafmateriaal omzet in afgewerkte draad met nauwkeurige specificaties:

1. Hengel voorbereiding: De binnenkomende staaf (doorgaans 5,5–13 mm) wordt gereinigd door zuurbeitsen of mechanisch ontkalken om walshuid en oxiden te verwijderen die de matrijzen zouden beschadigen.
2. Wijzend: Het ene uiteinde van de staaf is taps (puntig), zodat deze door de eerste matrijs kan worden gestoken en door het tekenblok kan worden gegrepen.
3. Smering: De draad gaat door een smeermiddeldoos (droge zeeppoeder, olie-emulsie of nat smeermiddel) om wrijving en matrijsslijtage te verminderen.
4. Matrijstekening: De draad wordt door een geharde matrijs getrokken - meestal wolfraamcarbide voor zware maten en polykristallijne diamant (PCD) voor fijne draad - waardoor het dwarsdoorsnedeoppervlak per doorgang met 10-30% wordt verminderd.
5. Tussentijds gloeien (indien nodig): Na aanzienlijk koudwerk wordt de draad verzacht in een oven (600–900°C voor staal) om de taaiheid te herstellen voordat verder getrokken wordt.
6. Opspoelen: Afgewerkte draad wordt onder gecontroleerde spanning op spoelen of haspels gewikkeld voor verzending of verdere verwerking.

Elke matrijspassage verhardt het metaal, waardoor de treksterkte toeneemt. Staaldraad met een hoog koolstofgehalte, getrokken tot 2 mm, kan bijvoorbeeld een treksterkte bereiken van 1.800–2.200 MPa - veel hoger dan de 600–900 MPa van de originele warmgewalste staaf.

Wat is een draadtrekmachine?

Een draadtrekmachine is industriële apparatuur die het trekproces mechaniseert en automatiseert, waarbij draad met gecontroleerde snelheden door een of meerdere matrijzen wordt getrokken met behulp van gemotoriseerde kaapstanders of trekblokken. Moderne machines variëren van stierenblokken met enkele matrijs die worden gebruikt voor zware staafafbraak tot machines voor het continu trekken van fijne draad met 25 matrijzen die draad kunnen produceren die dunner is dan een mensenhaar bij snelheden van meer dan 3.000 m / min.

Draadtrekmachines worden gecategoriseerd op basis van materiaal (staal, koper, aluminium), draaddiameterbereik, aantal trekpassages (matrijzen) en aandrijfconfiguratie. Het selecteren van het juiste machinetype bepaalt direct de productiviteit, draadkwaliteit en energieverbruik.

Belangrijkste soorten draadtrekmachines

Verschillende toepassingen vragen om verschillende machineconfiguraties. De onderstaande tabel vat de meest voorkomende typen samen:

Droge versus natte tekenmachines

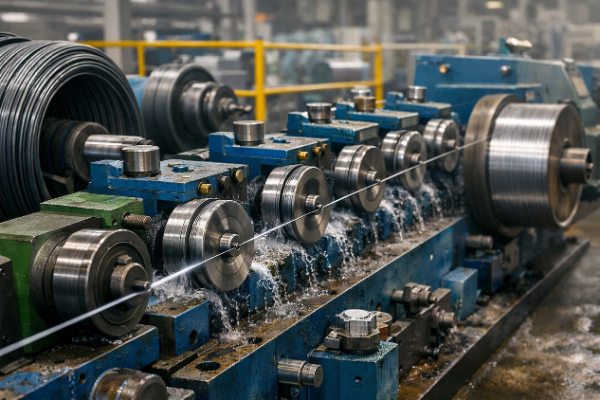

De smeermethode verdeelt machines in twee grote families. Droogtekenmachines gebruik poedervormige smeermiddelen (zeep, kalk, borax) en zijn standaard voor staaldraad tot ongeveer 0,5 mm. Nattrekmachines dompel zowel de matrijzen als de kaapstanders onder in een olie-wateremulsie, waardoor fijn en ultrafijn draadtrekken bij zeer hoge snelheden mogelijk is met superieure koeling en levensduur van de matrijs.

Belangrijkste componenten van een draadtrekmachine

Door de anatomie van de machine te begrijpen, kunnen operators problemen oplossen en de prestaties optimaliseren:

• Tekenmatrijs: Het kerngereedschap: een punt (wolfraamcarbide of PCD-diamant) gemonteerd in een stalen behuizing. De matrijsgeometrie (aanloophoek doorgaans 6–15°, lagerlengte) bepaalt de vervormingskwaliteit en de levensduur van de matrijs.
• Tekening kaapstander/blok: Een roterende trommel die spanning uitoefent om de draad door de matrijs te trekken. Diameter en oppervlakteafwerking beïnvloeden de draadwikkeling en het slippen.
• Uitbetalingsstand: Houdt de invoerhaspel vast en bestuurt deze, waarbij de juiste rugspanning wordt gehandhaafd om te voorkomen dat de spoel inzakt of dat de draad knikt bij het binnenkomen.
• Smeersysteem: Matrijzenboxen voor droge machines of een recirculerende emulsietank met filtratie voor natte machines. Vervuild smeermiddel veroorzaakt oppervlaktedefecten en draadbreuk.
• Opname/spooler: Wikkelt afgewerkte draad op spoelen of spoelen met gecontroleerde spanning. Nauwkeurige verplaatsing zorgt voor een uniforme laagwikkeling.
• Aandrijfsysteem: AC-aandrijvingen met variabele frequentie (VFD's) maken nauwkeurige snelheidsregeling van de kaapstander en snelheidssynchronisatie over meerdere tekenblokken mogelijk, wat van cruciaal belang is om draadbreuk te voorkomen.
• Koelsysteem: Watergekoelde kaapstanders of matrijshouders voeren de warmte af die wordt gegenereerd door vervorming en wrijving, waardoor de draadeigenschappen en matrijsgeometrie worden beschermd.

Ontwerp van draadtrekmatrijzen en gebiedsreductie

De matrijs is het meest kritische verbruiksartikel bij het draadtrekken. De geometrie regelt de vervormingsefficiëntie, oppervlaktekwaliteit en mechanische eigenschappen van de draad.

Sterfzones

Een standaard tekendobbelsteen heeft vier verschillende zones:

• Ingangs-/belzone: Geleidt de draad in de matrijs zonder scherp contact.
• Aanpak-/reductiezone: Het schuine oppervlak (typisch 2α = 12–24 ° totale ingesloten hoek voor staal) waar daadwerkelijke diameterreductie optreedt.
• Peiling/landzone: Een korte parallelle sectie die de draad op maat maakt tot de uiteindelijke diameter en de ronding verbetert. Typische lengte is 25-35% van de uitgangsdiameter.
• Exit/achteruitwijkzone: Voorkomt dat de draad bij het uittreden inscheurt en vergemakkelijkt het verwijderen van de smeerfilm.

Oppervlaktereductie per pas

Oppervlaktereductie (r) wordt berekend als: r = (A₀ − A₁) / A₀ × 100% , waarbij A₀ de ingangsdoorsnede is en A₁ de uitgangsdoorsnede. Typische waarden zijn:

• Zacht koper en aluminium: 20-35% per pas
• Koolstofarm staal: 15-25% per pas
• Koolstofrijk of roestvrij staal: 10–18% per pas
• Ultrafijne draad (edele metalen): 5–12% per pas

Overmatige reductie per doorgang verhoogt het risico op defecten in het midden en draadbreuken, vooral bij materialen met een hoog koolstofgehalte.

Snelheid en productiecapaciteit van de draadtrekmachine

Machinesnelheid is een van de belangrijkste parameters die zowel de productiviteit als de draadkwaliteit beïnvloeden. De treksnelheid varieert enorm, afhankelijk van het materiaal en de draaddikte:

Hogesnelheidsmachines vereisen proportioneel geavanceerde smering, koeling en matrijsmaterialen om een consistente kwaliteit te behouden. Als de snelheid met slechts 20% wordt verhoogd zonder voldoende koeling, kan de matrijstemperatuur met 80–120 °C stijgen , waardoor de slijtage snel toeneemt.

Veel voorkomende draadtrekfouten en hoe u deze kunt voorkomen

Zelfs goed onderhouden machines kunnen defecte draad produceren als procesparameters afwijken. Het herkennen van de oorzaken van defecten versnelt corrigerende maatregelen:

• Draadbreuk: Meestal veroorzaakt door overmatige reductie per doorgang, versleten matrijzen of matrijzen van onjuist formaat, oppervlaktenaden in de binnenkomende staaf of onvoldoende smering. Een breukpercentage boven 1 breuk per ton duidt op een systemisch probleem.
• Diametervariatie (ovaal): Het resultaat van een versleten matrijslagerzone, ongelijkmatige kaapstanderspanning of trillingen. Kopermagneetdraad met een ovaliteit van meer dan 0,5% veroorzaakt isolatiefouten in motoren.
• Oppervlaktekrassen en naden: Veroorzaakt door inkepingen in de matrijs, vervuild smeermiddel of vuil in de matrijskast. Cruciaal voor roestvrij staal en draad van medische kwaliteit.
• Middenuitbarstingen (Chevron-scheuren): Interne breuken onzichtbaar op het oppervlak, veroorzaakt door hoge matrijshoeken gecombineerd met lage reductie. Bijzonder gevaarlijk bij voorgespannen betonstrengen.
• Restspanningsscheuren: Overmatig koud werken zonder tussentijds uitgloeien veroorzaakt hoge interne spanningen die vertraagde scheurvorming in de spoelen na het trekken veroorzaken.

Materialen die gewoonlijk worden verwerkt door draadtrekmachines

Draadtrekmachines verwerken een breed spectrum aan metalen, elk met specifieke uitdagingen:

• Koolstofarm staal (≤0,10% C): Gebruikt voor spijkers, gaas, prikkeldraad en algemene techniek. Hoge ductiliteit maakt grote reducties per doorgang mogelijk.
• Koolstofstaal (0,60–0,95% C): Gebruikt voor verendraad, bandkralen, PC-strengen en touwen. Vereist een strenge controle op het patenteren (warmtebehandeling) vóór het tekenen om de vereiste microstructuur te bereiken.
• Roestvrij staal: Werk hardt zeer snel uit; vereist regelmatig gloeien en gespecialiseerde smeermiddelen (gechloreerde oliën of oxalaatcoating).
• Koper en koperlegeringen: Het hoogste volume non-ferro getrokken draad ter wereld. Zacht koper vereist geen interpass-gloeien voor gematigde reducties, maar moet worden uitgegloeid om de geleidbaarheid voor elektrische kwaliteiten te behouden.
• Aluminium en aluminiumlegeringen: Getekend voor bovengrondse elektriciteitsleidingen (AAC-, AAAC-, ACSR-geleiders) en bouwdraad. Lage sterkte vereist zachtere matrijshoeken en zorgvuldige spanningscontrole.
• Wolfraam en molybdeen: Getrokken voor lampgloeidraden en toepassingen bij hoge temperaturen; vereist tekenen bij verhoogde temperatuur en diamantmatrijzen.

Een draadtrekmachine selecteren: sleutelfactoren om te evalueren

Het kopen of specificeren van een draadtrekmachine houdt meer in dan het matchen van het diameterbereik. Evalueer deze parameters zorgvuldig voordat u het volgende doet:

• Maximale trekkracht (kN): Moet de vloeigrens van de draaddoorsnede bij de eerste matrijsuitgang overschrijden. Ondermaatse machines breken draad of slaan af onder belasting.
• Aantal tekenpassen: Meer passages maken een fijnere einddiameter en een betere verdeling van het werk per matrijs mogelijk, maar verhogen de voetafdruk van de machine en de kapitaalkosten.
• Aandrijvingstype en besturing: VFD-gestuurde AC-aandrijvingen zorgen voor een soepele snelheidstoename en synchronisatie. Oudere slipkoppelingsystemen zijn gevoelig voor spanningspieken die fijne draad breken.
• Koelcapaciteit: Controleer of de kaapstanderkoeling en de koeling van het smeermiddel de temperatuur binnen de limieten kunnen houden bij maximale productiesnelheid.
• Matrijswisseltijd: Op een machine met meerdere matrijzen die 3 mm staaldraad produceert met een snelheid van 10 m/s, komt een matrijswissel van 10 minuten neer op ongeveer 6.000 m verloren productie . Snelwisselmatrijshouders verminderen de stilstandtijd aanzienlijk.
• Automatisering en monitoring: Moderne machines zijn voorzien van laserdiametermeters, spanningssensoren en PLC-besturingen die breuken en parameterafwijkingen in realtime detecteren, waardoor het afvalpercentage met 15-30% wordt verminderd in vergelijking met handmatig bewaakte machines.

Draadtrekken versus andere metaalvormprocessen

Draadtrekken wordt soms verward met gerelateerde processen. Als u de verschillen begrijpt, wordt duidelijk wanneer elke methode van toepassing is:

• Draadtrekken versus extrusie: Bij extrusie wordt metaal door een matrijs geduwd; bij het tekenen wordt eraan getrokken. Tekenen zorgt voor een betere maatnauwkeurigheid en verharding; extrusie heeft de voorkeur voor niet-ductiele legeringen en holle profielen.
• Draadtrekken versus rollen: Bij walsen wordt gebruik gemaakt van compressie tussen rollen, geschikt voor platte producten en grote staven. Het trekken heeft de voorkeur voor ronde draad onder ongeveer 8 mm, waarbij de matrijsopsluiting een nauwkeurige ronding garandeert.
• Draadtrekken versus smeden: Bij het smeden wordt gebruik gemaakt van radiale hamerslagen om de diameter te verkleinen, wat de voorkeur heeft voor taps toelopende producten of materialen die gevoelig zijn voor trekspanning tijdens het matrijstrekken.

Voor het produceren van lange draadlengtes met een nauwe diametertolerantie (±0,005 mm haalbaar op fijn koper), draadtrekken door progressieve matrijzen blijft de meest efficiënte en kosteneffectieve koudvervormingsmethode die beschikbaar is.
